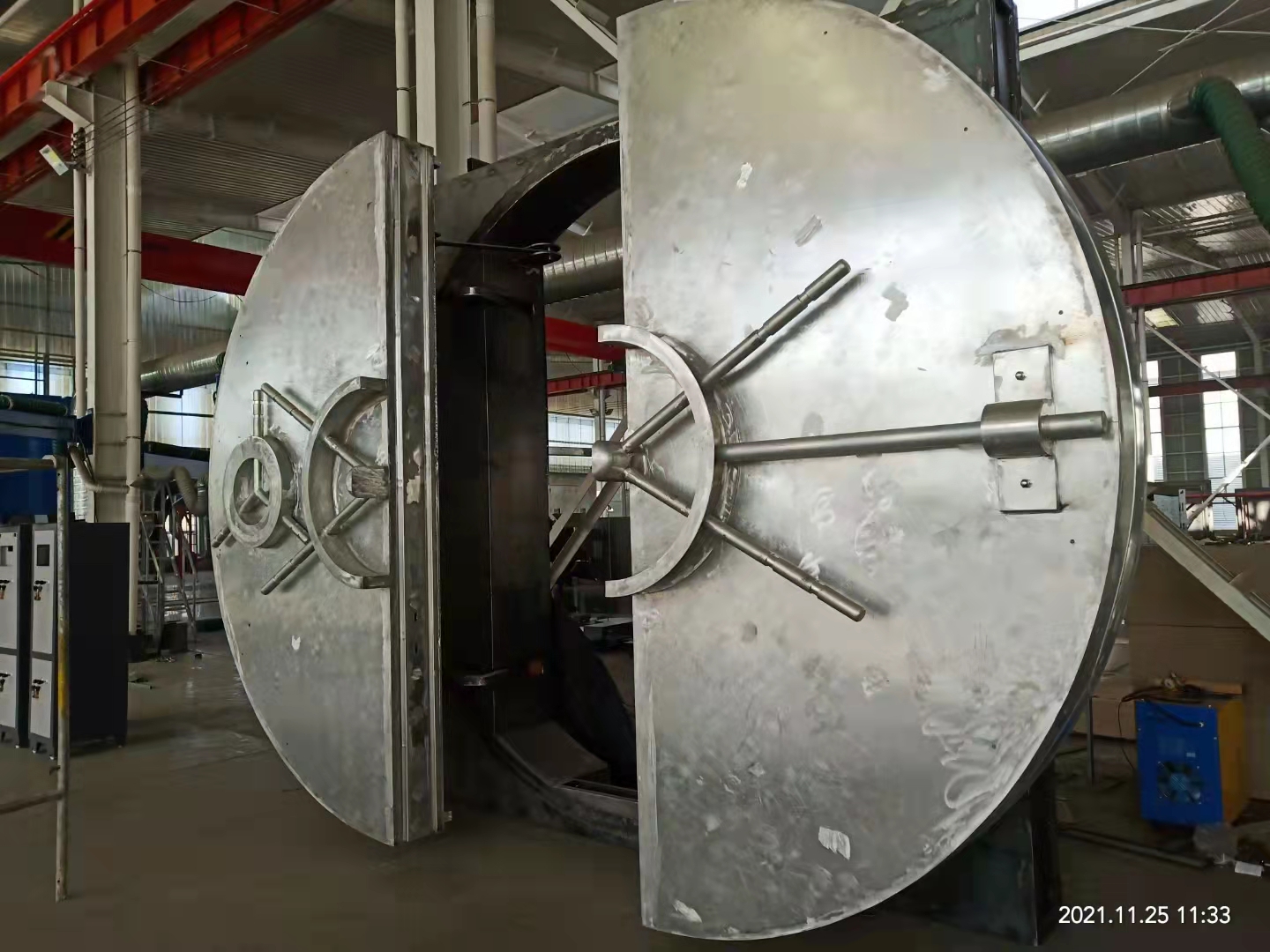

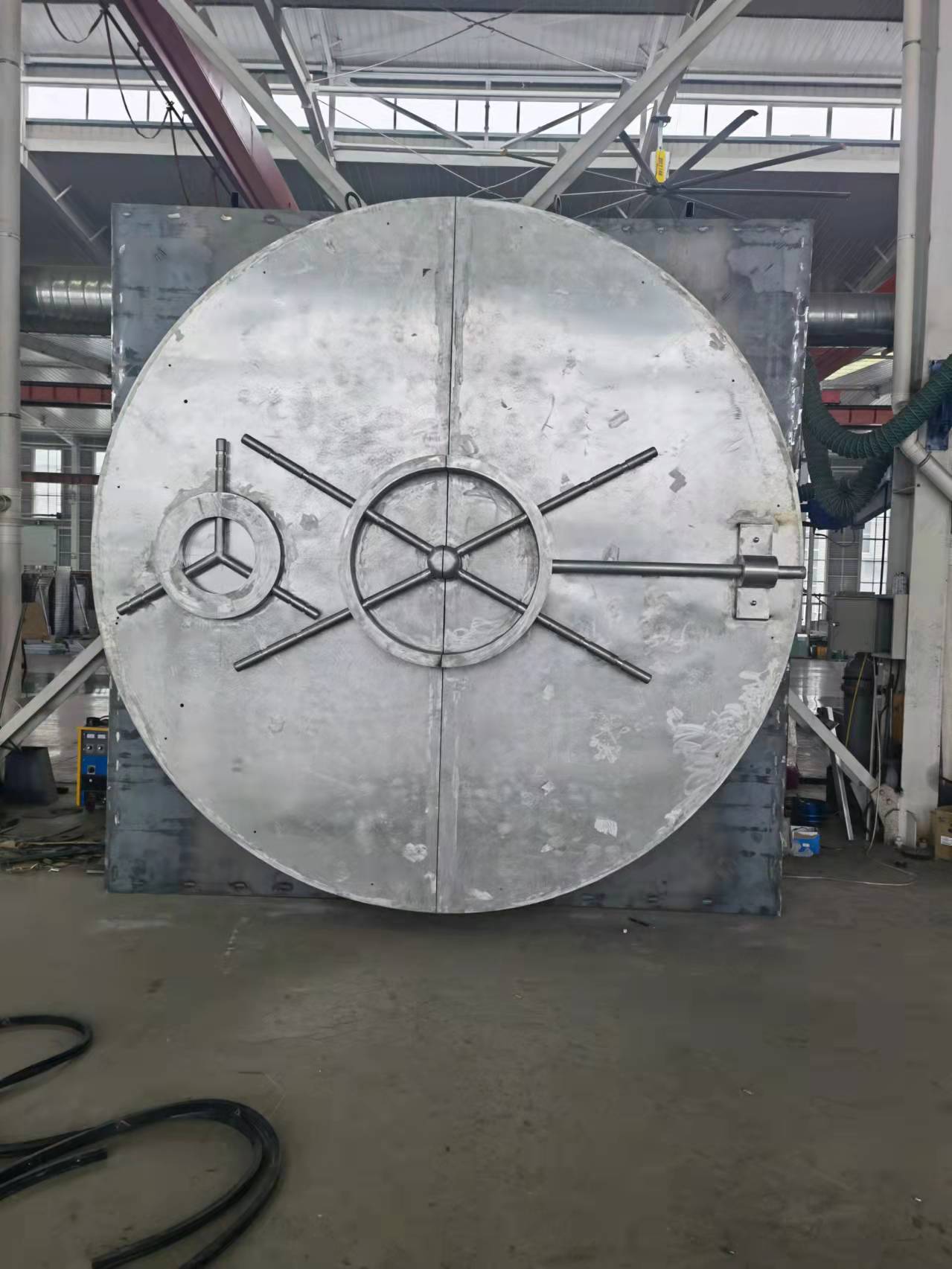

圆形平移金库门

     金库门是一种特殊的防盗门，是银行金库不可缺少的一部分，其防盗、防火、防毁性能的高低直接影响到银行金库的安全，金库门的形状大多设计为方形和圆形，其中圆形金库门的安全性高，因此圆形金库门大多用在及其重要的库，目前将电子密码锁和金库门结合，实现防盗效果，但这类金库门性能不佳。

　　本发明采用的一种圆形平移金库门，所述圆形金库门包括金库门体、金库门框、转轴、电子密码锁本体、放置板、防窥板、复位组件、弹性板和密封组件，所述转轴与所述金库门框转动连接，所述金库门体与所述转轴固定连接，且所述金库门体与所述金库门框相适配，所述电子密码锁本体分别设置于所述金库门体和所述金库门框上，所述放置板与所述金库门框固定连接，并位于所述金库门框的外侧壁，所述防窥板的数量为两个，每个所述防窥板分别与所述金库门框固定连接，且所述放置板位于两个所述防窥板之间，每个所述防窥板上具有贯穿槽，所述弹性板的一侧与所述防窥板固定连接，并位于所述贯穿槽内，所述复位组件分别与所述弹性板和所述放置板连接，所述密封组件设置于所述金库门框内。

　　产品分类

　　按照门扇的开启方式分为：单扇平开金库门、双扇平开金库门、平移金库门，分别用 D 、 S 、 Y 表示对应的金库门中门分别用 DZ 、 SZ 、 YZ 表示。

　　产品分级

　　金库门按其抗破坏能力分为 M 、 A 、 B 、 C 、 D 、 E 六个级别，金库门若具备防水密闭功能，用S表示。

　　注： D 级和 E 级是在传统破坏的基础上增加抗爆炸功能。

　　金库门防护级别

　　级别 M A B C D E

　　抗破坏时间／ min   M级抗破坏时间为15分钟，A级抗破坏时间为30分钟，B级抗破坏时间为60分钟，C级抗破坏时间为120分钟，D级抗破坏时间为120分钟，E级抗破坏时间为180分钟。（破坏实验使用工具如下：普通手工工具、便携式电动工具、专用便携普通手工工具、专用便携破坏用工具式电动工具、磨头、割炬、专用便携式千斤式电动工具、专用便携式千斤顶、冲击工具、助熔棒顶、TNT）。

　　技术要求

　　1.金库门的基本结构应包括门框、门扇、防盗锁具门拴机构重锁装置、日闸门，必要时配时间锁、防水装置等。

　　2.应配置两套及以上独立开启的防盗锁具，防盗锁具应符合执行标准的要求。

　　3.门栓机构启团作用力直接作用在锁舌上锁舌应能承受3000N的侧向压力后启闭自如若未直接作用在锁舌上，锁舌的侧向压力应符合要求。门栓机构应运动灵活，锁具安装部位应进行加强防护。

　　4.金库门外表面应没有明显凸起、凹陷、划痕、尖棱涂数层不应起泡、龟裂、起皱、流挂。所有的钢铁部分（轴承、不锈钢零件和用于混凝土中的加强件除外）都应采取防腐措施包括喷涂、电镀或其他等效措施。色泽纹理应均匀一致。不同金属联合使用时应防止引起电腐蚀。

　　5.金库门不应有能直接窥视到金库内的缝隙。

　　6.门框和门扇的表面均应平整平面度应小于或等于3mm/ m ’5.1.7门框内对角线，门扇外外对角线尺寸相对偏差。

       平移金库门

　　1.应配置平行导向装置，导向装置应与结合部位牢固连接。门框应有与墙体伸出的钢筋牢固焊接的点相邻两焊接点之间的间距应小于或等于250mm。

　　2.在闭锁状态下平移金库门两侧与金库安装洞■的搭接宽度应大于或等于80mm，门扇与门框的间隙应小于或等于5mm。

　　3.应具有推动拉手平移噪声（ A 计权） N 小于或等于60dB。

　　4.M级和 A 级金库门在小于或等于196N的外力作用下，其他级别金库门在小于或等于245N的外力作用下门扇可灵活启闭。

　　5.电动平移金库门应具有防夹功能，当遇到大于或等于98N的阻力时门扇应停止运行或返转运行并发出本地声光报警。

　　6.电动平移全库门的锁具开启后，驱动装置才能启动。在闭锁状态下驱动装置应处于断电状态.

　　7.电动平移金库门的电控装置的绝缘电阻、泄露电流及抗电强度性能应符合GB167962009的有关要求。

　　通过所述放置板上放置有密码输入端，使用者的手指推动所述弹性板，所述弹性板发生形变，并贴合使用者的手指，所述防窥板与所述弹性板相配合，避免当使用者在输入密码时，被旁人看见，实现提高金库门的性能。其中，所述复位组件包括复位弹簧和连接块，所述复位弹簧的一端与所述放置板固定连接，所述复位弹簧的另一端与所述连接块固定连接，所述连接块与所述弹性板固定连接，并位于所述弹性板远离所述防窥板的一侧。

　　在所述复位弹簧的反作用力下，带动所述连接块往所述贯穿槽处移动，使得所述弹性板重新挡住所述贯穿槽，以便下一次使用者输入密码。其中，所述复位组件还包括外筒和内杆，所述外筒与所述放置板固定连接，并位于所述放置板的外侧壁，所述内杆的一端与所述外筒滑动连接，所述内杆的另一端与所述连接块固定连接，且所述复位弹簧分别围绕于所述外筒和所述内杆的外侧壁。

　　所述内杆与所述外筒相配合，提高所述复位弹簧的稳定性，减少所述弹性板的晃动。其中，所述密封组件包括多根扭簧和密封垫，每根所述扭簧的一端分别与所述金库门框固定连接，每根所述扭簧的另一端分别与所述密封垫固定连接。

　　在多根所述扭簧的作用下，所述密封垫紧贴所述金库门体，提高所述金库门体与所述金库门框连接处的防水性能。其中，所述圆形金库门还包括把手，所述把手与所述金库门体固定连接，并位于所述金库门体的外侧壁。

　　使用者可手持所述把手，在所述转轴的作用下，转动所述金库门体，从而实现所述金库门体和所述金库门框之间的开合。其中，所述圆形金库门还包括防滑套，所述防滑套与所述把手固定连接，并套设于所述把手的外侧壁。

　　所述防滑套套设于所述把手的外侧壁，增加使用者对所述把手的摩擦，以便实现所述金库门体和所述金库门框之间的开合。其中，所述圆形金库门还包括耐热涂层、防水涂层和耐磨涂层，所述金库门体和所述金库门框上分别设置有所述耐热涂层，所述耐热涂层上设置有所述防水涂层，所述防水涂层上设置有所述耐磨涂层。
